Contraintes :

• Bridage du brut
• Usure et risque de casse de l'outil
• Largeur du trait de coupe (2mm minimum)
• Flexibilité de l'outil et cumul des jeux
• Sens de coupe à respecter (avalant ou opposition)
• Usinage en plusieurs passes (maxi 1.5 fois le diamètre de l'outil)
• Ordre des coupes à respecter
• Points d'attache à conserver
• Post-traitement indispensable (ponçage, ébavurage, perçages, angles internes, points d'attache)
• Aspiration des débris

Les paramètres CFAO sous Ninos :

1. Dimensions du brut
2. Ordre des coupes (rangs)
3. Mise en place des points d'attache
4. Sens de coupe pour chaque tracé (avalant ou opposition)
5. Diamètre de l'outil
6. Profondeur d'usinage
7. Nombre de passes (1 passe = 0.8 à 1.5 fois le diamètre de l'outil)

L'usinage :

1. Bridage du brut
2. Vitesse de rotation

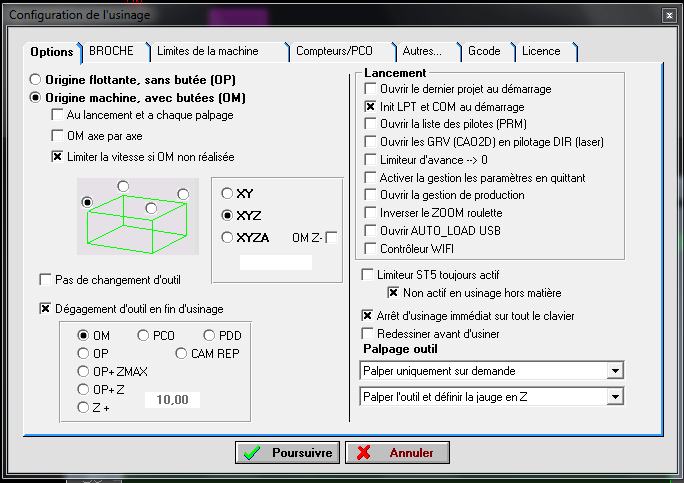

3. Origine machine
4. Palpage de l'outil

La plupart des matériaux doit être usinée en opposition car l'usinage en avalant écarte l'outils de la matière (par flexibilité) et les cotes ne sont pas respectées.

L'aluminium et ses dérivés font exception : ce matériau tente à bourrer le point de coupe jusqu'à rupture de l'outil. L'opération doit donc s'effectuer en deux phases :

1. un premier usinage en avalant
2. un second usinage en opposition pour rattraper la cote

Des matériaux tendres tels que le dépron s'usinent en une seule passe.

Version CAO/CAD 4.30.A.06 (32bit)

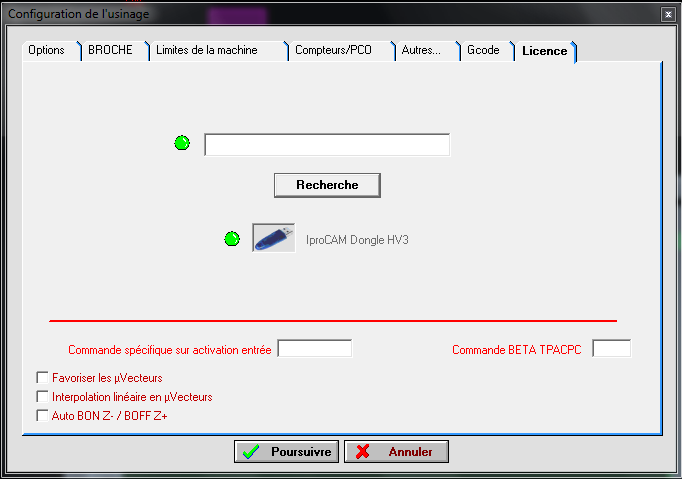

Version FAO/CAM 4.30.A.07 (32bit) USB DONGLE IproCAM Donggle HV3

Installation de NINOS CADCAM 4.30 (logiciel et pilote)

• Résolution écran 1280 x 1024
• Lancer IPROCAM SETUP NINOS 4.30a.exe

Configuration de NINOS CADCAM 4.30

• Copier et écraser le dossier BAKINI dans C:\Program Files (x86)\IproCAM\NINOS430\CADCAM\
• Lancer NINOS CADCAM 4.30

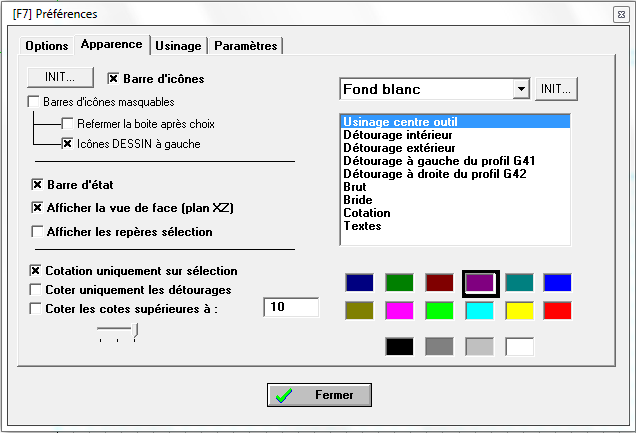

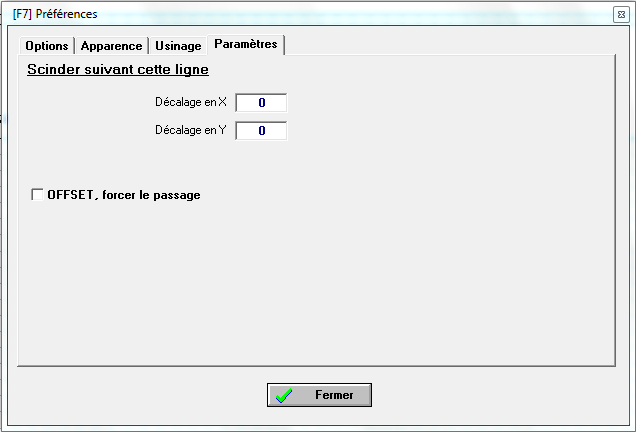

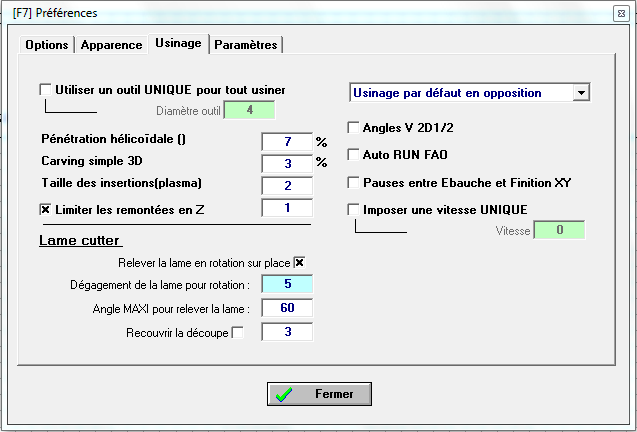

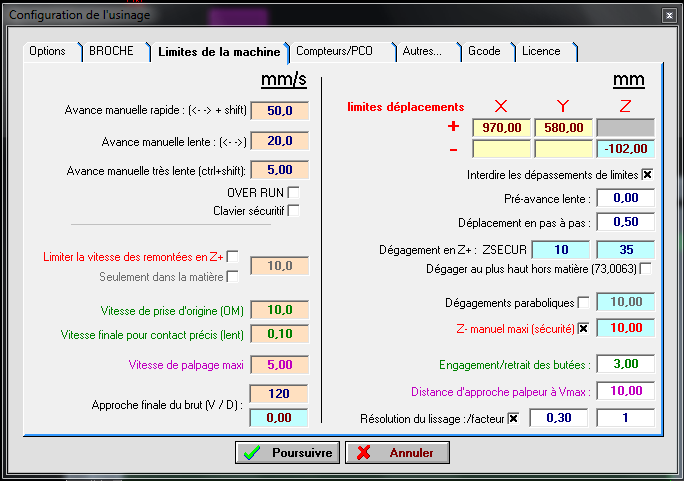

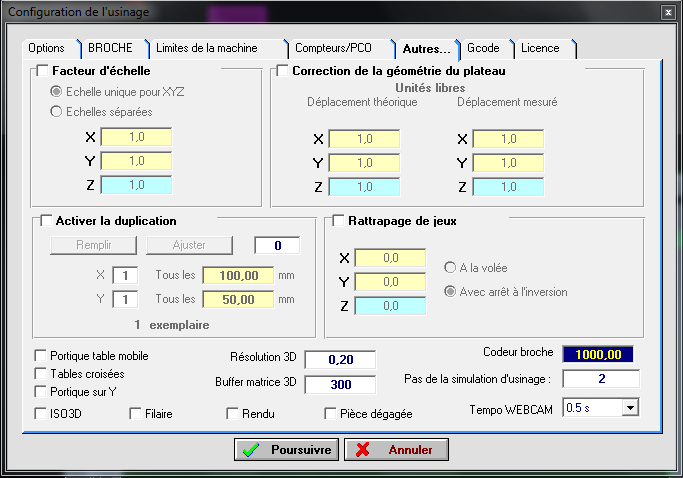

• Importer les paramètres (Icône Disquette / Restaurer mes fichiers de configuration)

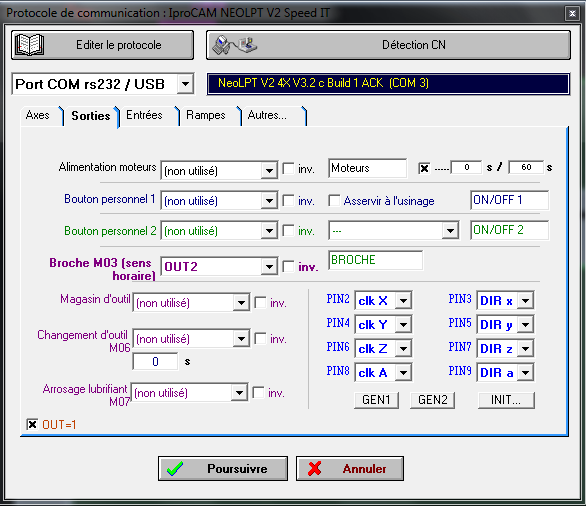

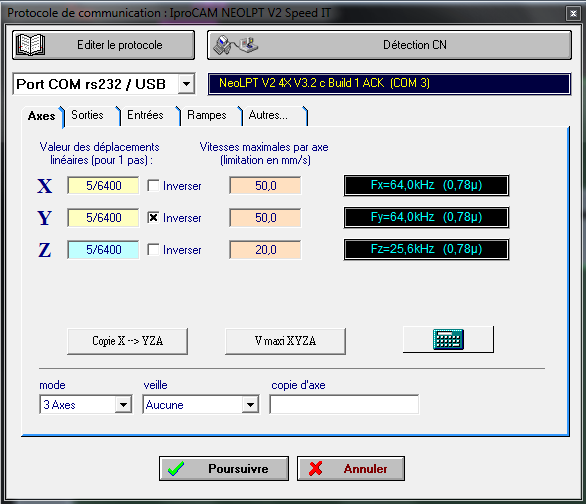

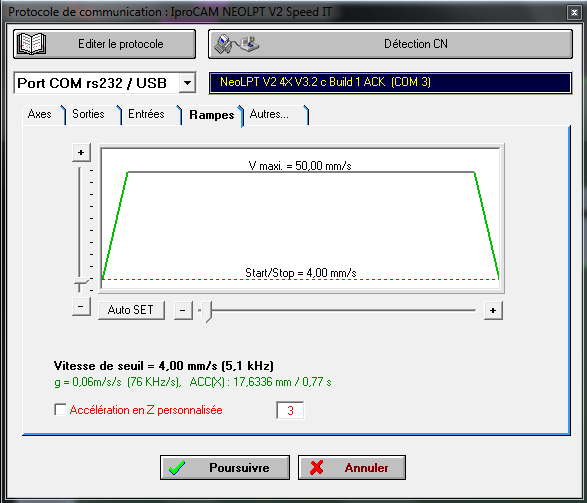

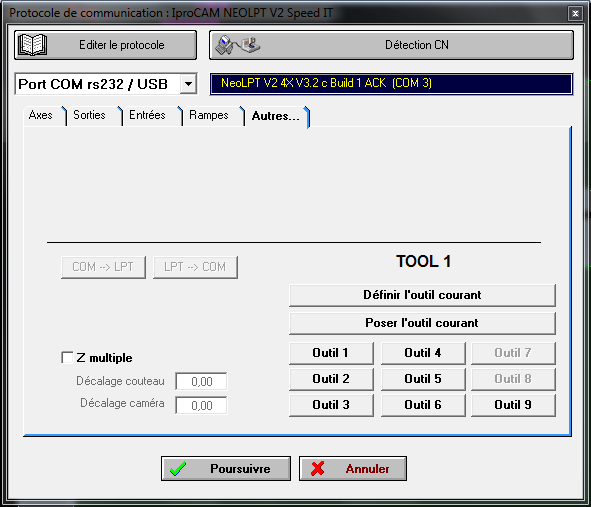

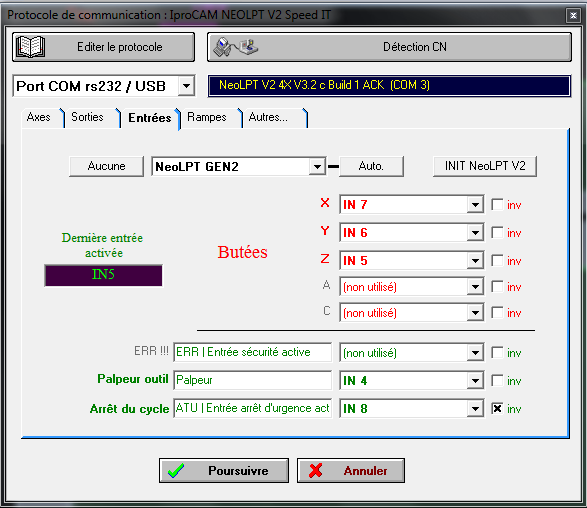

• Relever le numéro de port COM dans le Gestionnaire de périphériques : USB Serial Port (COMx)

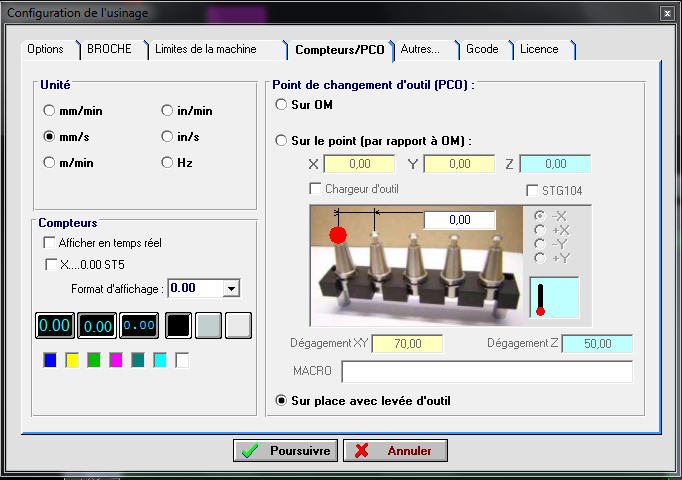

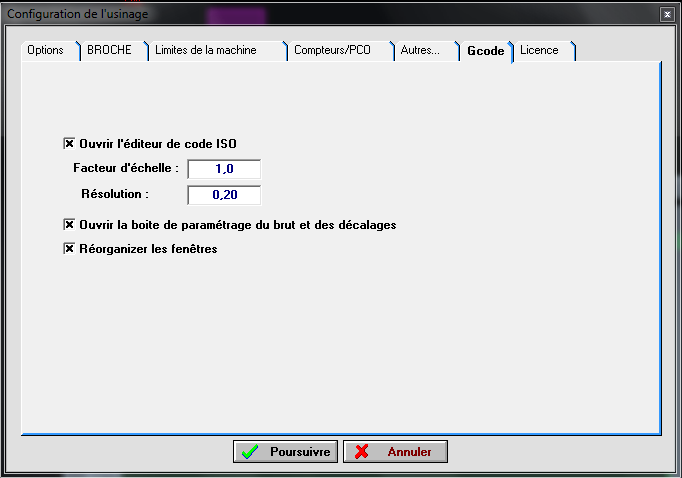

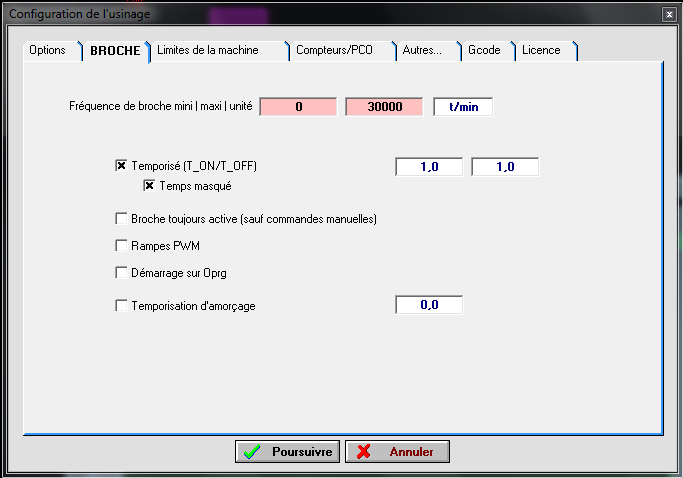

• Adapter le numéro de port COM dans Usinage FAO

Installation manuelle du pilote USB :

• Déconnecter la carte USB/LPT NEOLPT V2
• Lancer IPROCAM SETUP SPEED IT 5.exe
• Connecter la carte USB/LPT NEOLPT V2

Exportation du fichier DXF sous AUTOCAD :
• Un seul calque (utiliser uniquement le calque 0)
• Eviter les superpositions d’objets (superposer de préférence sous CAO2D)
• DECOMPOSER tous les objets (CAO2D ne reconnait pas les polylignes)
• Enregistrer sous DXF Autocad 2000

Import et correction du fichier DXF dans CAO2D :

A. Cas d’objets superposés (sinon passer directement à l’étape B)
    1. Sélectionner les objets qui se superposent, clic droit / ECLATER
    2. Sélectionner chaque objet ainsi éclaté de l’intérieur vers l’extérieur et répondre OUI
    3. Cliquer sur (mise à jour) dans la liste des rangs

B. Cas général
    1. Sélectionner tous les objets, clic droit / ORDONNER
    2. Modifier les points de départ des détourages (2 points de départ ou plus = objet non fermé)
    3. Convertir si nécessaire les points de perçages

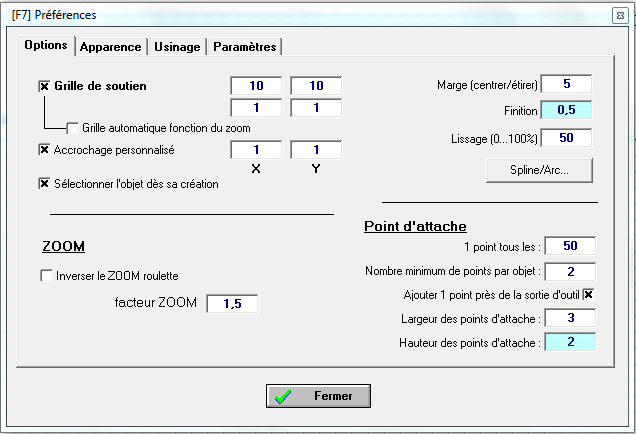

    4. Définir les points d’attaches

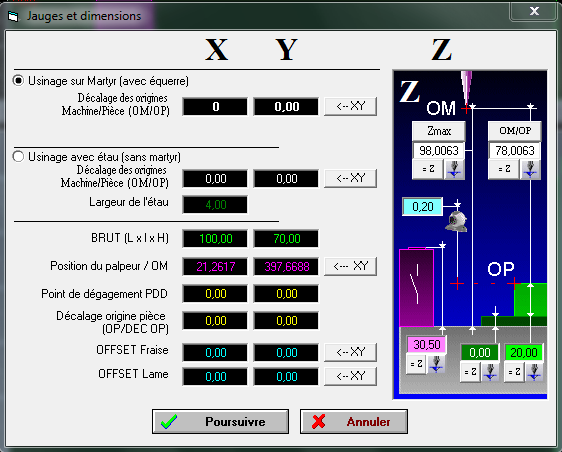

Définition du brut (dimensions et épaisseur)

Ordonner les objets :
1. Tout placer en RANG 10
2. Ordonner les rangs par groupes d’objets
3. Paramétrer les macros

Paramètres pour chaque objet ou groupe d'objets (rang) :

• Diamètre de fraise
• Profondeur d’usinage		détourage = épaisseur brut +0.5mm
• Nombre de passes		1 passe = 0,8 à 1,5 fois le diamètre de fraise selon la matière
• Vitesse d’usinage		10 à 25mm/s selon la matière (800 à 1500 mm/mn)
• Type d’usinage		centre, intérieur, extérieur, droit, gauche
• Vidage
• Sens de coupe		opposition / coupe extérieure -> anti-horaire -> cote faiblement diminuée opposition / coupe intérieure -> horaire -> cote faiblement diminuée avalant / coupe extérieure -> horaire -> cote fortement augmentée avalant / coupe intérieure -> anti-horaire -> cote fortement augmentée

Sens de coupe selon matière :
• Matériaux tendres    Tout l'usinage en opposition
• Matériaux durs        Ebauche en avalant et Finition en opposition

Vitesse de broche selon la matière et le diamètre de fraise

Matière	Fraise	Passe max	Vitesse max
DEPRON	2 mm	6 mm	25 mm/s
