Le logiciel Fusion 360

Page mise à jour le 06-01-2026 à 23:21

Paramétrages
Modifier le nom de l'auteur Profil / Mon profil Informations personnelles / Informations de base / Nom / Modifier Sens du zoom avec la molette de la souris Profil / Préférences / Général Inverser la direction du zoom Couleur par défaut de la conception (visibilité des traits d'esquisse non contraints) Profil / Préférences / Matériau Catégorie de matière physique : Métal Nom de la matière physique : Acier Appliquer une apparence différente : OUI Catégorie d'apparence : Métal/Aluminium Nom du matériau : Aluminium - Anodisé rugueux (rouge) Redimensionner automatiquement l'esquisse Profil / Préférences / Conception Mettre toute l'esquisse à l'échelle sur la première cote (désactivé par défaut) Projection automatique Profil / Préférences / Conception Projeter automatiquement la géométrie sur le plan d'esquisse actif (désactivé par défaut) Désactiver l'accélération matérielle OpenGL Profil / Préférences / Général Pilote graphique : DirectX 11 (sélectionner automatiquement par défaut) Désactiver le proxy Profil / Préférences / Réseau Paramètre du proxy réseau Windows / Aucun proxy (automatique par défaut)

Le cloud Autodesk

Le cloud donne accès à des fonctions non disponibles sous Fusion, parmi lesquelles :

Déplacer et copier des dossiers
Accéder aux corbeilles (une par dossier)
Partager un fichier par envoi de lien

Autodesk Desktop Connector

Desktop Connector est une application qui intègre une source de gestion de données Autodesk à la structure de dossiers et de fichiers de l'ordinateur.

Les fichiers de la source de données sont reproduits dans un lecteur virtuel et sont gérables comme tout autre dossier de l'ordinateur.

Les modifications apportées dans ce lecteur sont automatiquement répliquées.
Cet utilitaire ne s'impose pas pour une utilisation individuelle.

Accéder aux projets du HUB courant

Cliquer sur l'icône représentant le globe terrestre dans le panneau de données (face à l'icône Home)

Accéder aux projets d'un HUB enregistré

Cliquer sur la liste déroulante des HUB (en haut du panneau de données)
Icône Plus face au HUB concerné > Ouvrir sur le Web

Activer le partage des projets

Accéder à la console d'administration en ligne :
1. Cliquer sur la liste déroulante des HUB (en haut du panneau de données)
2. Icône Plus face au HUB administrable > Ouvrir la console d'administration
Dans la console d'administration en ligne :
1. Aller dans « Membres et rôles »
2. Cliquer « Inviter » > Saisir l'adresse e-mail de l'invité > Cliquer « Inviter »
3. L'invitation apparait dans la rubrique « Invitations envoyées »
4. L'invité reçoit un email et accepte l'invitation
5. L'invitation bascule alors dans la rubrique « Personnes »
6. Cocher pour cet invité l'option « Créateur de projet avec accès limité selon dossier »
7. L'invité se rend alors dans la liste déroulante des HUB et clique sur « Rejoindre »
8. L'invité peut alors basculer entre les deux Hubs et les ressources lui sont accessibles
  Sous licence personnelle et non commerciale :
  - Chaque invité n'aura qu'un accès en lecture seule
  - Les fichiers partagés pourront se trouver
    - dans les dossiers « Default Project » et « Fasteners » si l'hôte possède un Team Hub
    - dans le dossier « Default Project » uniquement si l'hôte possède un Personal Hub
  - Les deux types de Hub (Team et Personal) sont compatibles
L'invité peut ensuite effectuer les mêmes opérations (étapes A et B) pour un partage réciproque

Mise en cache des fichiers projets

Cache local des fichiers projets

Chaque projet ouvert est systématiquement enregistré ou mis à jour dans le cache.
Les noms de fichiers sont tronqués, précédés d'un underscore et affublés d'un suffixe hexadécimal.
Chemin du cache : C:\Utilisateurs\username\AppData\Local\Autodesk\Autodesk Fusion 360\8CN2K9DFMBXQX3B2\W.Login\F\
Contenu du dossier F :
- Pour chaque projet :
  - Le fichier .f3d (Fusion 360)
  - Le fichier .png (Miniature)
  - Le fichier ._xx (XML)
- Les fichiers de l'avatar du compte
  - .jpg (Image locale)
  - ._yy (URL de l'image)
- Le dossier _XRef_

Forcer l'enregistrement de projets dans le cache local

Sélectionner les éléments dans le panneau des données
- La sélection multiple avec SHIFT et CTRL est autorisée
- Il est possible de sélectionner plusieurs fichier ou dossiers
Clic droit > Ajouter au cache hors ligne

Seuls les fichiers .f3d et ._xx sont générés, les miniatures .png sont ignorée.
Tous les fichiers sont placés à la racine du dossier de mise en cache.

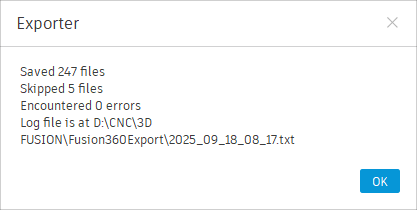

Script paramétrable d'exportation des projets (testé sur Fusion 2604.0.316 x86_64)
Ce script fonctionne parfaitement et présente les avantages suivants : Sélectionne sur deux niveaux les dossiers à exporter Conserve l'arborescence des dossiers Conserve les noms originaux des dossiers et des projets Les caractères non valides sont gérés et remplacés par des espaces Exporte dans différents formats (f3d, step, stl, igs, sat, smt et 3mf) Limite ou non le nombre de versions des projets Permet l'exportation des sketches (esquisses) au format DXF Conserve les paramètres d'exportation précédents Ne réexporte pas les fichiers existants et non modifiés Ignore les documents inutiles et les dossiers vides Points à retenir : L'ordinateur est indisponible pendant toute la durée du traitement Aucune possibilité de stopper le traitement en cours (hormis en tuant le processus Autodesk Fusion) Les exportations au format STL rassemblent tous les corps du projet dans un fichier unique Télécharger sur GitHub l'archive Fusion 360 Exporter (également disponible ici en suivant ce lien) Décompresser le zip dans *C:\Users\username\Documents\Fusion 360\scripts\* Installation du script dans Fusion : Utilitaires > Compléments > Scripts et compléments Icône + (ajouter) > Script ou complément à partir de l'appareil Sélectionner le dossier du script (C:\Users\username\Documents\Fusion 360\scripts\Fusion360Exporter-main) Le script Exporter apparait dans la liste Exécution du script : Fermer tous les projets ouverts Utilitaires > Compléments > Scripts et compléments Repérer le script Exporter dans la liste et cliquer sur son icône Exécuter Paramétrer les options : Directory : saisir le chemin du dossier cible, par défaut *C:\Users\username\Desktop\Fusion360Export* (il est préférable de définir le dossier dans un emplacement moins exposé que le bureau) Export Types : F3D (ajouter éventuellement d'autres types) Show Project Folders : oui (liste tous les dossiers) ou non (liste uniquement les dossiers racines) dans Export Projects Export Projects : les dossiers à exporter Unhide All Bodies : non (ou oui pour que tous les corps soient rendus visibles dans les fichiers exportés) Number of Previous Versions : 0 (augmenter si nécessaire pour des projets en cours) Save ALL Versions : non (sauf si nécessaire, cette option se substitue à Number of Previous Versions) Save Sketches as DXF : non (sauf si nécessaire pour certaines esquisses) Version Separator is Space : oui (pour une meilleure présentation des noms de fichiers) Export Non-Design Files : non (sauf si on désire exporter les canevas, les dessins, etc.) Cliquer sur OK Le script ouvre chaque projet, l'exporte aux formats choisis dans le dossier cible défini, puis le referme. L'ordinateur n'est pas utilisable pendant toute la durée du traitement. (la fenêtre Fusion prend la focalisation à chaque ouverture de fichier) La durée du traitement peut s'avérer importante en fonction du volume de projets à ouvrir. (les durées suivantes seront réduites car les projets déjà exportés et non modifiés ne seront pas réouverts) L'ouverture des projets a pour conséquence d'alimenter le cache local. Un résumé est affiché à la fin de l'opération et un fichier journal horodaté est généré dans le dossier cible. Une vingtaine de minutes sont nécessaires pour une première exportation d'environ 250 fichiers répartis dans 30 dossiers. (une seconde exécution du script avec les mêmes paramètres et sans modification des sources dure environ une minute) Les fichiers ignorés (skipped files) peuvent être des doublons ou tout autres fichiers non pris en compte. Tous les détails du traitement sont réunis dans le fichier journal (log file). L'auteur mentionne la possibilité de créer un script personnalisé pour exécuter les mêmes paramètres de manière répétée. Dans le dossier \Fusion360Exporter-main\UserScripts\ effectuer une copie du dossier Template Renommer la copie du dossier en MyExport (nom choisi pour l'exemple) Attribuer ce même nom aux deux fichiers qu'il contient (.manifest et .py) pour obtenir : \Fusion360Exporter-main\UserScripts\MyExport\MyExport.manifest \Fusion360Exporter-main\UserScripts\MyExport\MyExport.py Ouvrir un fichier journal issu d'une exportation que l'on souhaite répéter et copier les lignes situées au début du fichier entre les deux acolades Editer le fichier MyExport.py et coller les lignes entre les deux acolades en écrasant les lignes existantes Enregistrer le fichier MyExport.py Installer le script dans Fusion : Utilitaires > Compléments > Scripts et compléments Icône + (ajouter) > Script ou complément à partir de l'appareil Sélectionner le dossier du script : \Fusion360Exporter-main\UserScripts\MyExport Le script MyExport apparait dans la liste et peut être lancé Cette fonction ne semble pas exploitable : Le script s'exécute sans erreur mais en seulement quelques secondes et le résultat affiché indique qu'aucun fichier n'a été copié. De toute évidence il ne parcourt pas les dossiers source et ne décèle donc ni ajouts ni modifications, d'où sa rapidité d'exécution. La notice originale du script se trouve dans le fichier \Fusion360Exporter-main\Readme.md

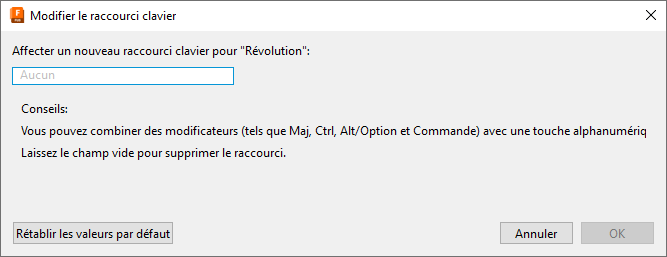

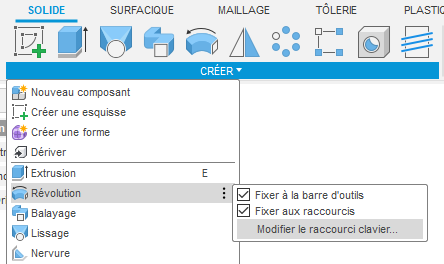

Créer un raccourci clavier


Un avertissement s'affiche lorsqu'un raccourci est déjà affecté à une commande

Raccourcis clavier prédéfinis

Commandes d'édition	Touche	Précision
Sélection multiple	CTRL	(mode esquisse)
Accrochages inhibés	CTRL
Contraintes automatiques inhibées	CTRL
Reprendre la sélection dans une fonction	CTRL	(inhibe provisoirement l'aperçu 3D)
Contrainte forcée	SHIFT	(milieu, tangente, centre)
Fenêtre de sélection	1
Palette d'outils flottante	S

Accès aux outils	Touche	Précision
Ligne	L	(L comme Line)
Rectangle 2 points	R	(R comme Rectangle)
Cercle centre, diamètre	C	(C comme Circle)
Extrusion	E	(E comme Extrude)
Appuyer / Tirer	Q
Perçage	H	(H comme Hole)
Congé	F	(F comme Fillet)
Projeter	P	(P comme Project)
Ligne / Ligne de construction	X	(touche bascule)
Cote d’esquisse	D	(D comme Dimension)
Déplacer ou Copier	M	(M comme Move)
Mesurer	I
Apparence	A	(A comme Apparence)

Toutes les commandes	Touche	Précision
2D
Ligne	L
Rectangle 2 points	R
Cercle centre, diamètre	C
Projeter	P
Normale / Construction	X
Cote d’esquisse	D
Ajuster	T
Décalage	O
Contrainte forcée	SHIFT	(milieu, tangente, centre)
Accrochages inhibés	CTRL
Contraintes automatiques inhibées	CTRL
Sélection multiple	CTRL
2D/3D
Mesurer	I
Déplacer / Copier	M
Palette d'outils flottante	S
Fenêtre de sélection	1
3D
Extrusion	E
Congé	F
Appuyer / Tirer	Q
Perçage	H
Apparence	A
Liaison	J
Liaison réelle	SHIFT + J
Reprendre la sélection dans une fonction	CTRL	(inhibe provisoirement l'aperçu 3D)
Ajouter des faces de formes	ALT
Afichage
Activer / Désactiver la visibilité	V
Afficher les couleurs des composants	SHIFT + N
Ombré	CTRL + 4
Ombré avec arêtes visibles uniquement	CTRL + 6
Afficher la fenêtre de commentaires	CTRL + A

Notions de base

Terme	Caractéristiques
Plan	épaisseur nulle et surface infinie
Face	épaisseur nulle et surface définie
Axe	section nulle et longueur infinie
Ligne	section nulle et longueur définie

Les règles

Toujours travailler sur des composants et jamais directement dans le projet
Obtenir des esquisses totalement contraintes
Eviter d'utiliser congés et chanfreins dans les esquisses (préférer les appliquer sur les solides)

Traduction des termes anglais

Source	Anglais	Français
Général	Sketch	Esquisse
Général	Design	Conception
Général	Canvas	Canevas, Zone de dessin, Modèle
Général	Edge	Arête

Esquisses > Création	Slot	Rainure
Esquisses > Création	Pattern	Réseau
Esquisses > Modification	Trim	Ajuster
Esquisses > Modification	Blend Curve	Courbe de fusion

Surfacique > Création	Patch	Face fermeture
Surfacique > Création	Ruled	Réglée
Surfacique > Modification	Stitch	Coudre

Solide > Création	Extrude	Extrusion
Solide > Création	Revolve	Révolution
Solide > Création	Sweep	Balayage
Solide > Création	Loft	Lissage
Solide > Création	Rib	Nervure
Solide > Création	Web	Ame
Solide > Création	Emboss	Gravure en relief
Solide > Création	Hole	Perçage
Solide > Création	Thread	Filetage
Solide > Création	Box	Boite
Solide > Création	Cylinder	Cylindre
Solide > Création	Sphere	Sphère
Solide > Création	Torus	Tore
Solide > Création	Coil	Spire
Solide > Création	Pipe	Tuyau
Solide > Création	Pattern	Réseau
Solide > Création	Mirror	Symétrie Miroir
Solide > Création	Thicken	Epaissir
Solide > Création	Boundary fill	Remplissage de limite

Solide > Modification	Press-Pull	Appuyer/Tirer
Solide > Modification	Fillet	Congé
Solide > Modification	Chamfer	Chanfrein
Solide > Modification	Shell	Coque
Solide > Modification	Draft	Dépouille
Solide > Modification	Scale	Echelle
Solide > Modification	Combine	Combiner
Solide > Modification	Offset Face	Décaler la face
Solide > Modification	Replace Face	Remplacer la face
Solide > Modification	Split Face	Scinder les faces
Solide > Modification	Split Body	Scinder les corps
Solide > Modification	Silhouette Split	Scission de silhouette

Forme > Modification	Weld Vertices	Souder les sommets
Forme > Modification	Crease	Plier

Sculpter la face d'un solide

Paramètres d'affichage / Style visuel / Ombré avec arêtes visibles uniquement
Sélectionner la face à modifier
- Solide > Créer > Créer une forme
- Forme > Utilitaires > Convertir > [régler le nombre de divisions] > Ok
Sélectionner les facettes ou les arêtes
- Forme > Modifier > [étirer les facettes ou les arêtes] > Ok
- Forme > Terminer la forme
Analyse de section : 1 corps solide et 1 corps surfacique
- Surfacique > [sélectionner la face séparant les corps] > Supprimer
Analyse de section : 2 corps surfaciques
- Navigateur > [sélectionner les deux corps]
- Surfacique > Modifier > Coudre > Ok
Analyse de section : 1 corps solide

Importer deux canevas sur des plans différents

Canevas de face

Insérer / Zone de dessin / Insérer à partir de mon ordinateur...
Ouvrir le fichier image (png, jpg, jpeg, tif, tiff)
Sélectionner le plan XZ et valider
Se placer en vue Avant
Calibrer le canevas
- Créer sur une esquisse provisoire un rectangle englobant l'image
- Navigateur > Zones de dessin > nom_du_fichier > Clic droit > Calibrer
- Cliquer sur 2 points extrêmes et parfaitement horizontaux ou verticaux
- Entrer la dimension que doit avoir l'image
Positionner le canevas
- Navigateur > Zones de dessin / nom_du_canevas / Clic droit / Modifier le canevas
- Placer au mieux le canevas en symétrie sur l'axe Z et par rapport au point d'origine

Canevas de profil

Charger l'image de profil sur le plan YZ et valider
Se placer en vue de Droite
Créer sur une seconde esquisse provisoire un rectangle englobant l'image
Calibrer précisément le canevas
Aligner précisément le canevas sur l'esquisse du premier canevas
Supprimer les deux esquisses provisoires
Enregistrer

Convertir un maillage en solide

Paramètres d'affichage / Style visuel / Ombré avec arêtes visibles uniquement
Insérer / Insérer le maillage
- Sélectionner le fichier STL
- Conserver les paramètres par défaut
Maillage / Modifier / Réduire
- Sélectionner le corps maillé et cocher Aperçu
  - Type : Proportion (par défaut)
  - Type de maillage : Adaptatif (par défaut)
  - Ajuster Proportion (25 par défaut)
Maillage / Modifier / Convertir le maillage
- Sélectionner le corps maillé
  - Opération : Paramétrique
  - Méthode : A facettes
Le corps est passé de maillé à solide
Le corps peut être simplifié en supprimant les facettes inutiles


Phases 1 et 2	Phase 3	Phase 4	Phases 5 et 6

Le plugin pré-installé SPUR GEAR

Utilitaires / Scripts et Compléments... / Scripts / Spur Gear > Exécuter

Paramètre	Explication	Usuel
Standard	Norme Impériale ou Métrique	Metric
Pressure Angle	Angle de pression des dents (15.5°, 20°, 25° ou Custom)	20°
Module	Valeur égale à Cercle primitif / Nombre de dents	4
Number of Teeth	Nombre de dents
Backlash	Jeu d'entre-dents	0.00 mm
Root Fillet Radius	Rayon du congé au pied des dents	1.588 mm
Gear Thickness	Epaisseur du pignon
Hole Diameter	Diamètre du perçage
Pitch Diameter	Cercle Primitif = Module x Nombre de dents	Calculé

Installer un plugin externe

Utilitaires / Compléments / App Store de Fusion 360

Télécharger le plugin
Exécuter le fichier msi
Relancer Fusion 360

Le plugin est ensuite accessible

Soit depuis Utilitaires > Compléments
Soit depuis Solide > Créer ou Modifier
Soit depuis Esquisse > Créer

Plugins gratuits

FM Gears (évolution du plugin Spur Gear)

Génération de pignons externe, de pignons internes et de crémaillères
Accessible depuis Solide > Créer

Multi Spur Gear

Génération de trains d'engrenages depuis des cercles primitifs
Accessible depuis Utilitaires > Compléments

Airfoil Generator

Génération de profils d'ailes NACA
Accessible depuis Esquisse > Créer

Export to DXF

Exportation d'esquisses au format DXF avec conversion des splines en polylignes
Accessible depuis Esquisse > Créer

Voronoï Sketch Generator

Découpe mathématique d'un plan en cellules
Accessible depuis Solide > Créer

Box Joint

Crénelage de corps adjacents pour assemblage de boites
Accessible depuis Solide > Modifier et Utilitaires > Compléments

Scripts gratuits

Fusion 360 Exporter (décrit dans cette page)

Exportation paramétrable des projets
Lien GitHub du script
Téléchargement local du script

Fusion 360 Total Exporter

Astuces

Afficher la palette d'outils flottante

Touche S

Sélectionner les origines cachés (plans et axes)

Maintenir le clic gauche enfoncé

Quitter temporairement le mode Aperçu pour reprendre la sélection

Touche CTRL

Différence essentielle entre Nervure et Ame

Une nervure est parallèle au plan d'esquisse
Une âme est perpendiculaire au plan d'esquisse

Insérer une pièce mécanique préconçue

Insérer > Insérer un composant McMaster-Carr
Rechercher et sélectionner le composant
Sélectionner le format 3-D STEP > Download

Insérer un canevas

Insérer > Zone de dessin
Sélectionner le fichier image > Sélectionner le plan d'insersion > OK
Editer l'image si nécessaire :
- Navigateur > Zones de dessin > nom_du_fichier > Clic droit > Modifier la zone de dessin
- Position / Echelle / Rotation / Opacité
Mettre l'image à l'échelle :
- Créer un rectangle englobant l'image sur une esquisse provisoire
- Navigateur > Zones de dessin > nom_du_fichier > Clic droit > Calibrer
- Cliquer sur 2 points extrêmes et parfaitement horizontaux ou verticaux
- Entrer la dimension que doit avoir l'image
- Supprimer l'esquisse provisoire

Dépannage

Le pointeur se transforme en sablier (bug apparaissant avec Windows 10)

Panneaux de configuration (Windows) > Souris > Pointeurs
Occupé > Parcourir
Remplacer l'icône aero_busy.ani par aero_arrow.cur

Effacer le cache utilisateur local

Menu Aide > Assistance et diagnostics > Effacer les données du cache
Redémarrer pour vider la mémoire cache

Lancer l'utilitaire de service

Si Fusion 360 peut être lancé :
- Menu Aide > Assistance et diagnostics > Utilitaire de service
Si Fusion 360 ne peut pas être lancé :
- Maintenir les touches Ctrl + Maj enfoncées avant de lancer Fusion et jusqu'à ce que l'utilitaire de service s'affiche
Lancement automatique de l'utilitaire de service lorsque deux échecs de démarrage consécutifs sont détectés

Les rendus ne fonctionnent plus

Effacer le cache utilisateur local

Versions logicielles

Limites de la version personnelle et non commerciale

10 documents modifiables maximum
3 ans d'utilisation (renouvelable)
Fonctionnalités de FAO limitées
Gestion des données pour un seul utilisateur
Conception limitée de composants électroniques et de circuits imprimés
Documentation et dessins 2D limités
Assistance sur les forums uniquement
Types de fichiers limités pour l’importation et l’exportation

Version complète

Nombre illimité de documents modifiables
Prise en charge d'autres types de fichiers d’exportation (IGES, SAT, DXF et DWG)
Gabarits et dessins sur plusieurs feuilles
Simulation
Conception générative
Changement automatique des outils, usinage multi-axe, mouvements rapides et bien plus
Gestion des données multi-utilisateurs et collaboration en équipe
Assistance technique par téléphone et par e-mail

Liens externes

Autodesk Fusion - Les paramètres

Autodesk Fusion pour un usage personnel (copier/coller l'URL)
https://www.autodesk.com/ca-fr/products/fusion-360/personal

Papy WinTux - Philippe DESLOGES - 2023-2026 - Powered by Debian - Apache 2.4.54 - PHP 7.4.33 - Last update 06-01-2026 23:21 - Page size 82 ko built in 1 ms
All trademarks, logos, images and documents on these pages belong exclusively to their respective owners.
