Méthode pour concevoir une aile creuse et en générer des sections à imprimer en 3D
Installation du plugin
Utilitaires > Compléments > App Store de Fusion 360
Télécharger le plugin gratuit Airfoil Generator
Exécuter le fichier msi
Relancer Fusion 360
Le plugin Airfoil Generator ne propose que les profils NACA de séries 4 et 5
La méthode présentée ici peut être adaptée :
A l'importation de fichiers au format DXF (voir en annexe)
A la création de noyaux en polystyrène
Esquisses
1. Importer le modèle Airfoil Generator
Créer une nouvelle conception sans créer de nouveau composant
Créer une esquisse sur le plan XY (le modèle sera toujours importé sur ce plan)
Esquisse > Créer > Airfoil
NACA profile 2412 Référence du profil
Points per side 20 Précision du contour *
Half cosine spacing oui Arrondit le bord d'attaque
Finite Thickness TE oui Donne de l'épaisseur au bord de fuite
* Emplanture et saumon identiques : 20 à 30 points sont suffisants Emplanture et saumon différents : 120 points minimum sont requis

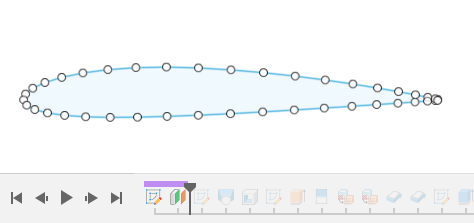

Terminer l'esquisse
Deux esquisses ont été créées :
L'esquisse Airfoil NACA xxxx devient le profil d'emplanture.
L'esquisse Esquisse1 peut être supprimée.
2. Le profil de l'emplanture
Modifier l'esquisse
Esquisse > Modifier > Echelle de l'esquisse
Entité : Tout électionner
Point : Sélectionner le point d'origine au bord d'attaque
Saisir un facteur d'échelle > 1 (la corde fait 10mm par défaut)
Valider
Terminer l'esquisse
3a. Le profil du saumon (si identique au profil d'emplanture)
Sélectionner toutes les lignes qui composent le profil puis Copier (CTRL+C)
Solide > Construire > Plan de décalage
Plan : XY
Distance : La demi envergure
Valider

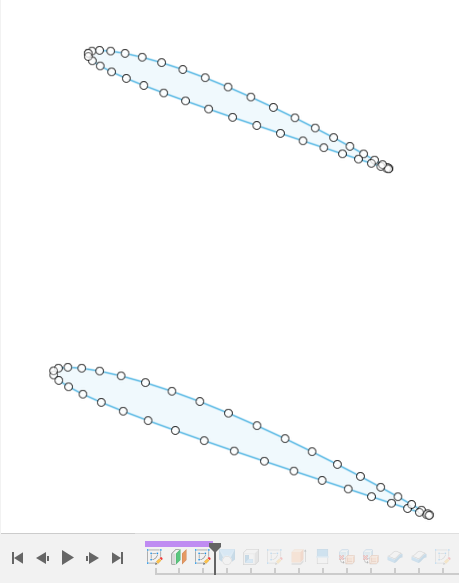

Créer une esquisse sur le plan de décalage
Coller toutes les lignes du profil (CTRL+V)
Valider
Esquisse > Modifier > Echelle de l'esquisse
Entité : Tout sélectionner
Point : Sélectionner le point d'origine au bord d'attaque
Saisir un facteur d'échelle < 1
Valider
Esquisse > Modifier > Déplacer/Copier
Sélection : Tout sélectionner
Type de déplacement : Déplacement libre
Déplacer en X pour la flèche de l'aile
Déplacer en Y pour le dièdre de l'aile
Valider
Terminer l'esquisse
3b. Le profil du saumon (si différent du profil d'emplanture)
Répéter les étapes 1 et 2 avec le profil et la corde du saumon.
Solide > Construire > Plan de décalage
Plan : XY
Distance : La demi envergure
Valider
Depuis l'historique (timeline) :
Déplacer la fonction Plan de décalage avant l'esquisse du saumon
Clic droit sur l'esquisse du saumon
Redéfinir le plan d'esquisse
Sélectionner le plan de décalage
Valider
Modifier l'esquisse
Esquisse > Modifier > Déplacer/Copier
Sélection : Tout sélectionner
Type de déplacement : Déplacement libre
Déplacer en X pour la flèche de l'aile
Déplacer en Y pour le dièdre de l'aile
Valider
Terminer l'esquisse
Modélisation 3D
4. Modéliser la demi-aile
Solide > Créer > Lissage
Opération : Nouveau corps
Sélectionner la face de l'emplanture puis celle du saumon
Valider

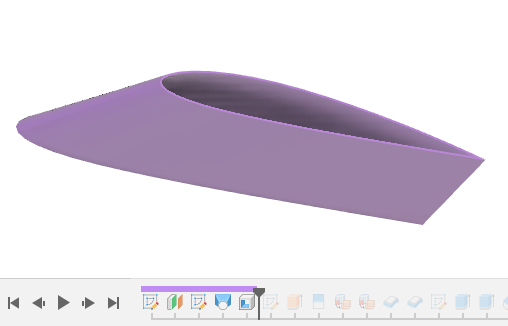

Solide > Modifier > Coque
Sélectionner la face du saumon
Sélectionner la face de lemplanture
Entrer la largeur d'une extrusion (0.45mm pour une buse de 0.40mm)
Valider
5. Modéliser les renforts
Solide > Créer une esquisse sur le plan YZ

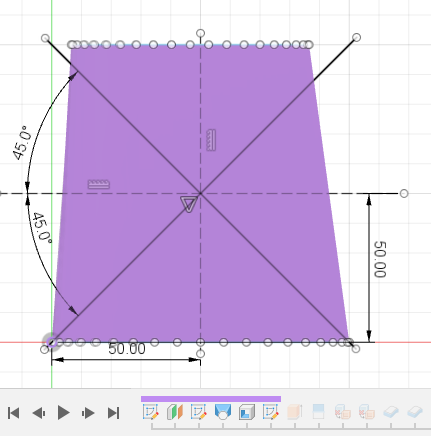

Créer deux lignes de construction médianes dont l'intersection sera le centre de la forme
Créer deux lignes diagonales à 45° passant par cette intersection (les lignes doivent déborder de la forme)
Terminer l'esquisse
Surfacique > Créer > Extrusion
Sélectionner les deux lignes diagonales
Direction : Symétrique
Opération : Nouveau corps
Valider

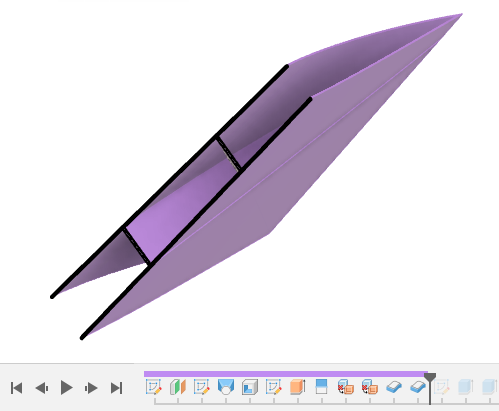

Surfacique > Modifier > Scinder les faces
Faces à scinder : Sélectionner les deux faces diagonales
Outil de scission : Sélectionner le corps de la forme depuis le navigateur
Valider
Sélectionner et supprimer les parties qui débordent de la forme
Solide > Créer > Epaissir
Pour chaque face diagonale interne
Direction : Symétrique
Opération : Nouveau corps
Entrer la demi largeur d'une extrusion (0.45mm/2 pour une buse de 0.40mm)
Valider

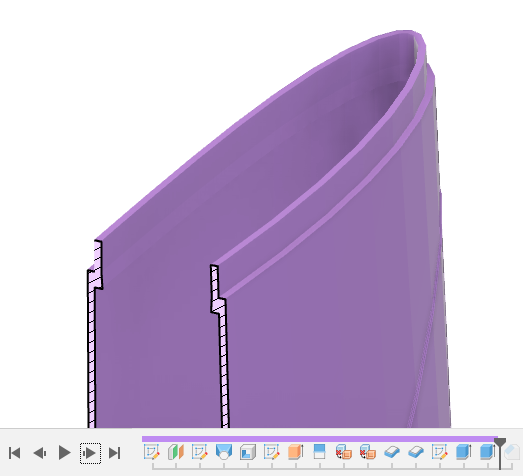

6. Le soyage
Solide > Créer une esquisse
Sélectionner le plan du saumon
Projeter la spline interne
Valider
Terminer l'esquisse
Solide > Créer > Extrusion
Sélectionner la surface projetée
Type : Extrusion fine
Direction : Un côté
Distance : 2mm (environ)
Angle de conicité : Négatif (environ -1°)
Epaisseur : Largeur d'une extrusion (0.45mm pour une buse de 0.40mm)
Opération : Nouveau corps
Valider

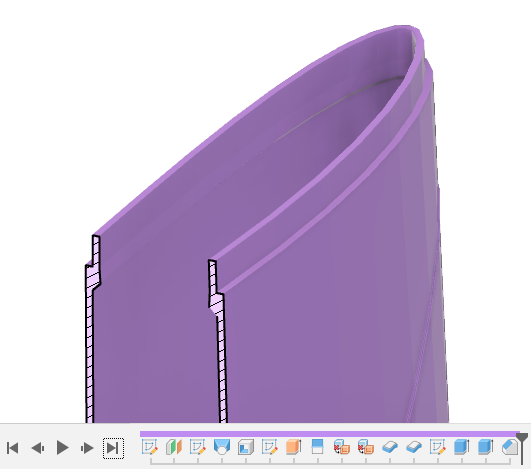

Solide > Créer > Extrusion
Sélectionner la surface projetée
Type : Extrusion
Direction : Un côté
Distance : 1mm (environ)
Angle de conicité : Positif (environ 3°)
Opération : Joindre
Valider
Solide > Modifier > Chanfrein
Sélectionner les segments
(en omettre un ou deux au bord de fuite pour éviter les erreurs)
Enter une valeur légèrement supérieure à la largeur d'une extrusion
Valider
Paramètres d'impression
Réglages d'impression à appliquer dans le logiciel Prusa Slicer :
Couches et périmètres > Parois verticales > Périmètres : 1
Couches et périmètres > Coques horizontale (haut et bas) : 1
Remplissage > Remplissage > Densité de remplissage : 0 %
Jupe et bordure > Jupe > Boucles (minimum) : 0
Jupe et bordure > Bordure > Type de bordure : Bordure extérieure unique
Jupe et bordure > Bordure > Largeur de bordure : 10 mm
Supports > Supports > Générer des supports : non
Supports > Supports > Supports générés automatiquement : non
