| NOT |
Symbole ~ |
Inverse la valeur de chaque bit. |
| OR |
Symbole | |
Retourne 0 si les deux bits valent 0, sinon l'opération retourne 1. |
| AND |
Symbole &
|
Retourne 1 si les deux bits valent 1, sinon l'opération retourne 0. |
| XOR |
Symbole ^
|
Retourne 1 si les deux bits sont de valeurs différentes, sinon l'opération retourne 0. |
|
| Placer un bit à 0 |
Opérateur NOT |
Utiliser un masque dont tous les bits sont à 1 sauf celui qui doit prendre la valeur 0. |
| Placer un bit à 1 |
Opérateur OR |
Utiliser un masque dont tous les bits sont à zéro sauf celui qui doit prendre la valeur 1. |
| Lire un bit |
Opérateur AND |
Utiliser un masque dont tous les bits sont à zéro sauf celui dont on souhaite connaître la valeur. |
| Inverser un bit |
Opérateur XOR |
Utiliser un masque dont tous les bits sont à zéro sauf celui dont la valeur doit être inversée. |
|
Exemple pour un Intel Core i7-13700K
- i3 = entrée de gamme
- i5 = milieu de gamme
- i7 = gamme supérieure
- i9 = haut de gamme
- 13 est la génération du processeur
- 700 indique la performance au sein de cette génération
- K : Processeur déverrouillé pour l'overclocking
- F : Pas de carte graphique intégrée
- T : Version basse consommation
- H : Performances accrues pour ordinateurs portables
- P : Processeurs pour ordinateurs portables
- U : Processeurs pour ordinateurs portables
|
Exemple pour un AMD Ryzen 5 3350G
- 3 = entrée de gamme
- 5 = milieu de gamme
- 7 = gamme supérieure
- 9 = haut de gamme
- 3350 (jusqu'à Ryzen 5 inclus)
- 3 : génération
- 350 : niveau de performances
Suffixes des modèles antérieurs à 2023
- X – cadence plus élevée et possibilité d’overclocking
- XT – version X premium, boost plus performant
- G – unité graphique Vega intégrée
- E – desktop 35 W
- GE – GPU Vega et consommation électrique de 35 W
- U – mobile standard
- H – mobile avec plus de 45 W
- HS – mobile avec 35 W
Nouvelle codification depuis 2023
- Position 1 = année de sortie
- Position 2 = famille
- Position 3 = architecture
- Position 4 = puissance
- Position 5 = consommation
Exemple pour un AMD Ryzen 5 7640U
Nouveaux suffixes depuis 2023
- HX – performances maximales (plus de 55 W)
- HS – classe moyenne supérieure (env. 35 W)
- U – premium ultrafin (15-28 W)
- C – Chromebook (15-28 W)
- e – sans ventilation (15-28 W)
- X3D – Extended 3D Technology (cache L3 étendu)
|
Vocabulaire
- DDR (Double Data Rate)
- CL (CAS Latency) est l'indice de latence, plus la valeur est faible et plus la mémoire est réactive
- CAS (Column Address Strobe ou Column Address Signal)
- SPD (Serial Presence Detection) est une méthode d'accès aux informations sur les modules mémoire
- XMP (Extreme Memory Profiles) est une technologie qui permet de modifier plusieurs paramètres mémoire
- XMP 2 utilise le profil spécifique du fabricant de mémoire
- XMP 1 charge le profil du fabricant mais autorise le BIOS à modifier certains paramètres pour l'optimiser
Exemple : DDR4-3200 PC4-25600 CL18
- PC4 est la génération de mémoire pour ordinateurs
- 25600 est la vitesse de traitement en bits par seconde
- 3200 est la fréquence maximale de fonctionnement en MégaHertz, soit 25600 / 8bits
- 1600 est la fréquence implicite de l'horloge en MégaHertz, soit 3200 / 2
- CL18 est la valeur de latence
|
| Calcul de latence en ns = (2000/fréquence) x CAS Latency | | Fréquence | CL 14 | CL 16 | CL 18 | CL 20 | | 2133 MHz | 13.13 ns | 15.00 ns | 16.88 ns | 18.75 ns | | 2400 MHz | 11.67 ns | 13.33 ns | 15.00 ns | 16.67 ns | | 2666 MHz | 10.50 ns | 12.00 ns | 13.50 ns | 15.00 ns | | 3000 MHz | 9.33 ns | 10.67 ns | 12.00 ns | 13.33 ns | | 3200 MHz | 8.75 ns | 10.00 ns | 11.25 ns | 12.50 ns | | 3600 MHz | 7.78 ns | 8.89 ns | 10.00 ns | 11.11 ns | | 4000 MHz | 7.00 ns | 8.00 ns | 9.00 ns | 10.00 ns |
|
Plus le CAS Latency (CL) est bas et plus la mémoire est réactive
Caractéristiques des SSD NVMe (Solid State Drive Non-Volatile Memory Express)
- M.2 est le format du slot en PCI Express et/ou SATA
- Détrompeur Key B = PCIe x2 (6 contacts séparés des autres) réservé aux SSD SATA
- Détrompeur Key M = PCIe x4 (5 contacts séparés des autres) destiné aux SSD NVMe
- 2280, 2242, etc. sont les facteurs de forme possibles (22mm x 80mm, 22mm x 42mm, etc.)
- Gen 3, 4 ou 5 sont les générations qui définissent la vitesse de transfert
- x2 et x4 sont les multiplicateurs du débit de transfert en PCI Express
Remarques importantes
- Les NVMe nécessitent un radiateur et une ventilation efficace
- Leur montée en température diminue leurs performances et réduit leur durée de vie
- Les générations sont rétrocompatibles (un NVMe Gen.4 peut s'installer sur un slot Gen.3)
|
| Comparatif des types de stockage |
| Type de stockage |
Vitesse de transfert |
PCIe x2 |
PCIe x4 |
Opérations par seconde |
| HDD SATA |
80 à 160 Mo/s |
75 à 150 |
| SSD SATA |
500 à 550 Mo/s |
70.000 à 75.000 |
| SSD NVMe Gen. 3 |
1 Go/s |
2 Go/s |
4 Go/s |
350.000 à 450.000 |
| SSD NVMe Gen. 4 |
2 Go/s |
4 Go/s |
8 Go/s |
700.000 à 1.000.000 |
| SSD NVMe Gen. 5 |
4 Go/s |
8 Go/s |
16 Go/s |
1.200.000 à 1.500.000 |
Les valeurs indiquées ci-dessus sont approximatives
| Types de mémoires des SSD NVMe |
| SLC |
MLC |
TLC |
QLC |
| 1 bit par cellule |
2 bits par cellule |
3 bits par cellule |
4 bits par cellule |
| Ultra rapide |
Très rapide |
Rapide |
Peu rapide |
| Durée de vie optimale |
Durée de vie importante |
Durée de vie normale |
Durée de vie moyenne |
|

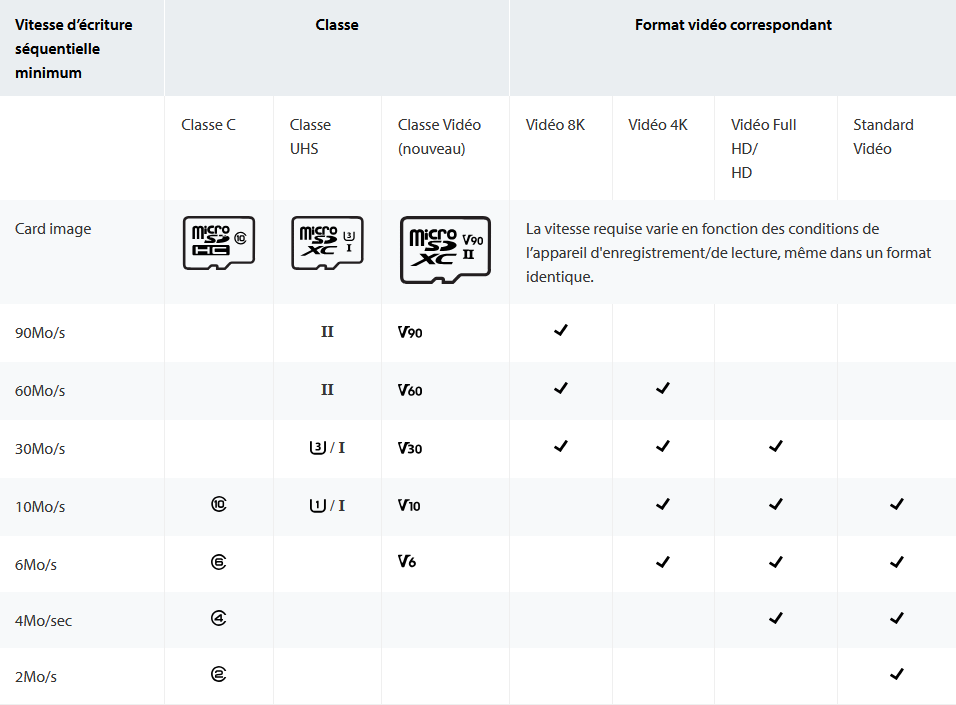

Classe C
C10 est la classe minimale requise pour la majorité des appareils fabriqués aujourd’hui
- C2 (classe 2) : vitesse d’écriture minimum de 2Mo/s
- C4 (classe 4) : vitesse d’écriture minimum de 4Mo/s
- C6 (classe 6) : vitesse d’écriture minimum de 6Mo/s
- C10 (classe 10) : vitesse d’écriture minimum de 10Mo/s
Classe UHS ou U
Les cartes mémoire U1 et U3 peuvent utiliser l’interface bus UHS-I mais elles ne sont pas compatibles avec l’interface UHS-II
- U1 (UHS classe 1) : vitesse d’écriture minimum de 10Mo/s
- U3 (UHS classe 3) : vitesse d’écriture minimum de 30Mo/s
- UHS-I : débit théorique maximum pouvant atteindre 104Mo/s
- UHS-II : débit théorique maximum pouvant atteindre 312Mo/s
Classe Vidéo ou V
- V6 (classe de vitesse vidéo 6) : vitesse d’écriture minimum de 6Mo/s
- V10 (classe de vitesse vidéo 10) : vitesse d’écriture minimum de 10Mo/s
- V30 (classe de vitesse vidéo 30) : vitesse d’écriture minimum de 30Mo/s
- V60 (classe de vitesse vidéo 60) : vitesse d’écriture minimum de 60Mo/s
- V90 (classe de vitesse vidéo 90) : vitesse d’écriture minimum de 90Mo/s
Source Kingston Technology
|
