TX16S - Récepteurs Multiprotocoles
Page mise à jour le 06-01-2026 à 23:21
| Flash du firmware des récepteurs |

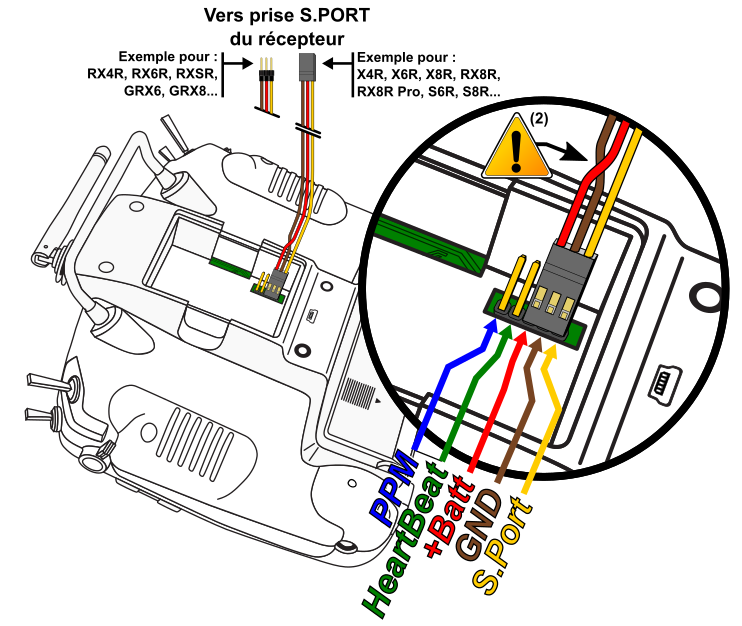

Cordon de connexion à la Radiomaster TX16S
|
|
Consignes importantes
- Le récepteur ne doit pas être alimenté
- Le récepteur ne doit pas être connecté à des servos ou autres périphériques
- L'émetteur ne doit pas être alimenté sous plus de 10v pour ne pas endommager le récepteur
- Le cordon ne doit pas excéder 25 à 30cm pour éviter toute perturbation (10cm recommandé)
|
Péparation
- Télécharger le package de firmwares
- Placer le contenu de l'archive dans le répertoire FIRMWARE de la carte SD
- Connecter le câble à la baie d'accueil de l'émetteur en respectant la polarité
- Connecter le câble au Smart Port (S-Port) du récepteur en respectant la polarité
Flash des récepteurs FrSky X8R 1ère génération
- Système / Carte SD-HC / Firmware
- ACCST v1 / LBT / X series / X6R-X8R_LBT_2018-03-22.frk
- Flasher module externe
|
|
|

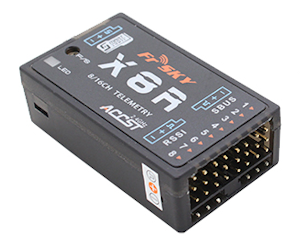

| Appairage des récepteurs FrSky X8R |
Récepteur (voies 1 à 8 avec télémétrie)
- Ne pas placer de cavaliers sur les sorties
- Mettre sous tension en maintenant le bouton F/S appuyé
- Relâcher le bouton F/S, la LED rouge clignote
Emetteur
- Modèle / Configuration
- Mode : MULTI FrSky X LBT(EU)
- Recept. : Attribuer un numéro unique au récepteur
- Cliquer sur Bind
- Sélectionner Ch1-8 Télém ON
|
|
Failsafe (sur le récepteur)
- Allumer l'émetteur et le récepteur
- Placer les commandes dans les positions désirées
- Appuyer brièvement sur le bouton F/S du récepteur, la LED verte clignote deux fois pour confirmer
|
| Autres modes de fonctionnement du récepteur |
| Mode |
Télémétrie |
Voies |
Cavalier(s) |
Entré en mode BIND |
| D8 |
Oui |
1 à 8 |
7-8 |
Alimenter sans appuyer sur F/S |
| D16 |
Non |
1 à 8 |
3-4 |
Appuyer sur F/S avant d'alimenter |
| D16 |
9 à 16 |
1-2 |
| D16 |
Oui |
9 à 16 |
1-2 et 3-4 |
| D16 |
1 à 8 |
Aucun |
Lorsque deux récepteurs sont combinés (voies 1 à 16), la télémétrie doit être inactive sur l'un des deux.
|
|

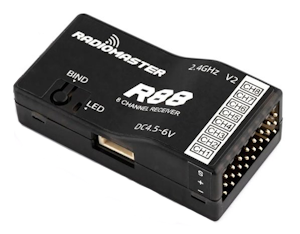

| Appairage des récepteurs RadioMaster R88 v2 |
Récepteur
- Mettre sous tension en maintenant le bouton BIND appuyé
- Relâcher le bouton BIND
Emetteur
- Modèle / Configuration
- Mode : MULTI Futaba SFHSS
- Recept. : Attribuer un numéro unique au récepteur
- Cliquer sur Bind
- Cliquer à nouveau sur Bind lorsque l'appairage est terminé
|
|
Failsafe (sur le récepteur)
- Allumer l'émetteur
- Placer les commandes dans les positions désirées
- Appuyer brièvement sur le bouton BIND du récepteur au cours les 10s qui suivent sa mise sous tension
(Le récepteur R88 v2 supporte également les modes D8 et D16v1 qui ne sont pas autorisés en Europe)
|
|

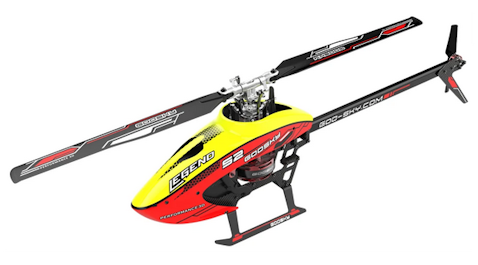

| Appairage des hélicos Goosky S2 |
Emetteur
- Modèle / Configuration
- Mode: MULTI Futaba SFHSS
- Recept. : Attribuer un numéro unique au récepteur
- Cliquer sur Bind
|
|
Récepteur
- Mettre sous tension
- Maintenir le bouton BIND appuyé (switch situé vers l'arrière de l'hélico, l'autre étant le switch S1)
- Relâcher le bouton BIND lorsque la séquence sonore se fait entendre
- Mettre hors tension
- Redémarrer l'émetteur
|
|
| Les protocoles |
Avant le 01/01/2015
version non-EU ou FCC (mode D8, D16 et LR12) partout dans le monde
Depuis le 01/01/2015
version EU-LBT (mode D16-EU-LBT et LR12) en Europe
version non-EU (mode D8, D16 et LR12) pour le reste du monde
|
| Protocole |
Constructeur |
Voies max |
Model Match * |
Télémétrie |
Particularité |
Norme |
| D8 |
FrSky |
8 |
|
X |
|
Non-EU |
| D16 FCC |
FrSky |
16 |
X |
X |
|
Non-EU |
| D16 EU-LBT |
FrSky |
16 |
X |
X |
|
EU |
| X EU-LBT |
FrSky |
16 |
X |
X |
|
EU |
| LR12 |
FrSky |
12 |
X |
X |
Long Range |
EU |
| DSM2 |
Spectrum |
12 |
X |
X |
|
EU |
| DSMX |
Spectrum |
12 |
X |
X |
|
EU |
| T-FHSS |
Futaba |
8 |
X |
X |
|
EU |
| S-FHSS |
Futaba |
8 |
X |
|
|
EU |
* Model Match (ou Receiver Match) = Attribution d'un numéro unique au récepteur
|
| Acronymes et définitions |
| ACCESS |
Advanced Communication Control Elevated Spread Spectrum |
FrSky |
Propriétaire |
| ACCST |
Advanced Continuous Channel Shifting Technology |
FrSky |
Ouvert |
| CRSF |
Crossfire |
TBS (TeamBlackSheep) |
Propriétaire |
| DSM * |
Digital Spectrum Modulation |
Spectrum et JR |
Propriétaire |
| ELRS |
Express Long Range System |
BetaFPV |
Open source |
| FHSS ** |
Frequency Hopping Spread Spectrum |
Générique |
Ouvert |
| FCC |
Federal Communications Commission |
Norme mondiale |
| LBT |
Listen Before Talk |
Norme européenne |
| RSSI |
Received Signal Strength Indication |
Retour télémétrie |
* DSM se décline en deux version : DSM2 et DSMX
** FHSS est un protocole générique. S-FHSS et T-FHSS sont le même protocole personnalisé par Futaba
|
|
