| Installation de Ninos 4.30 (2020) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Version CAO/CAD 4.30.A.06 (32bit) Version FAO/CAM 4.30.A.07 (32bit) USB DONGLE IproCAM Donggle HV3 Installation de NINOS CADCAM 4.30 (logiciel et pilote)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

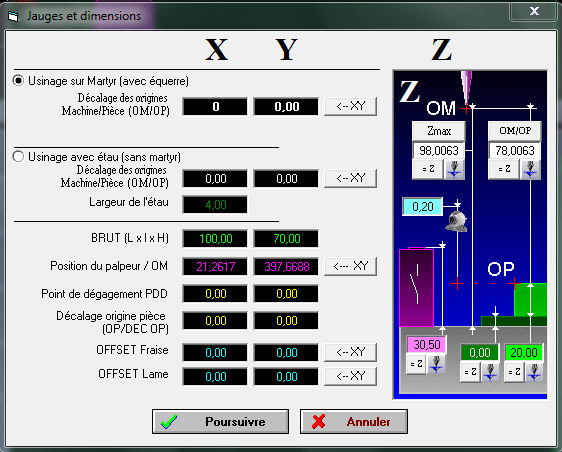

| Jauges et dimensions FAO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

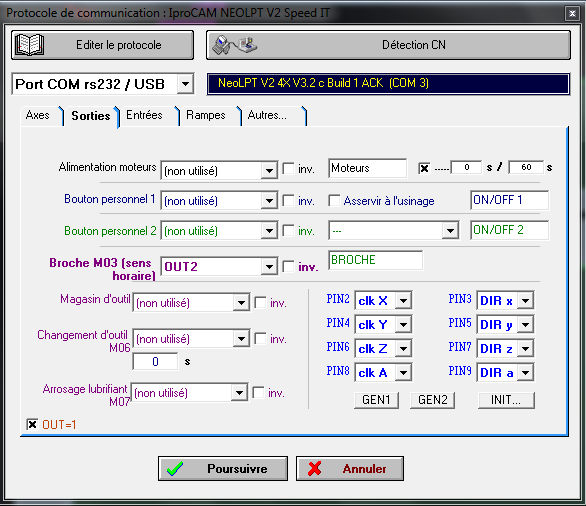

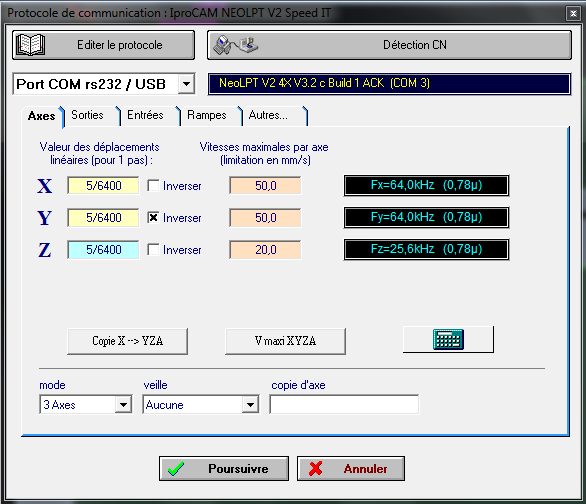

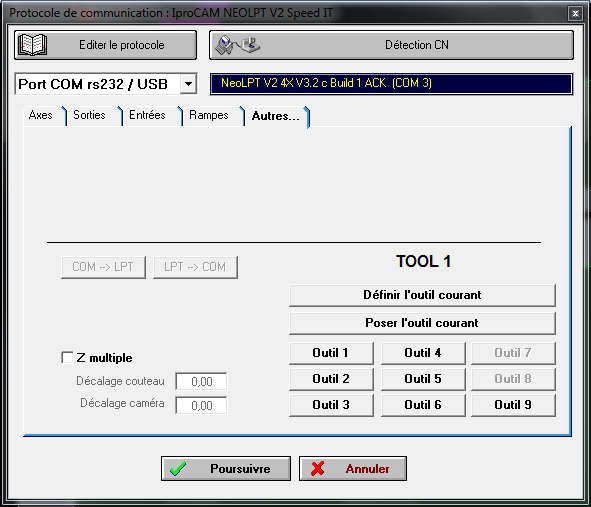

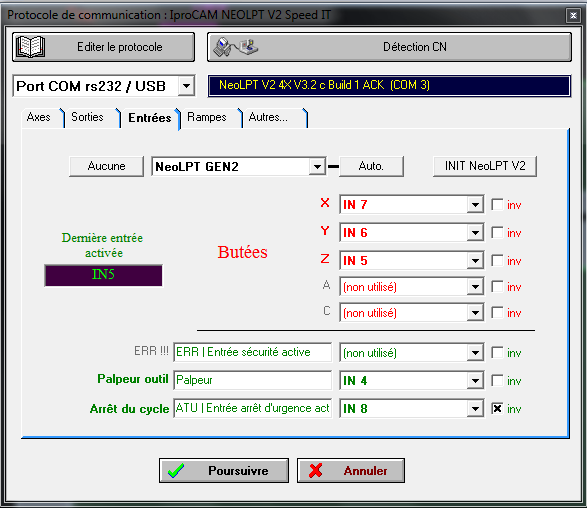

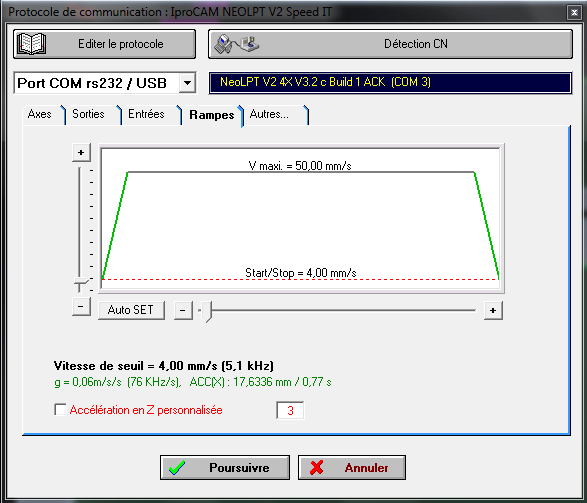

| Protocole de communication FAO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

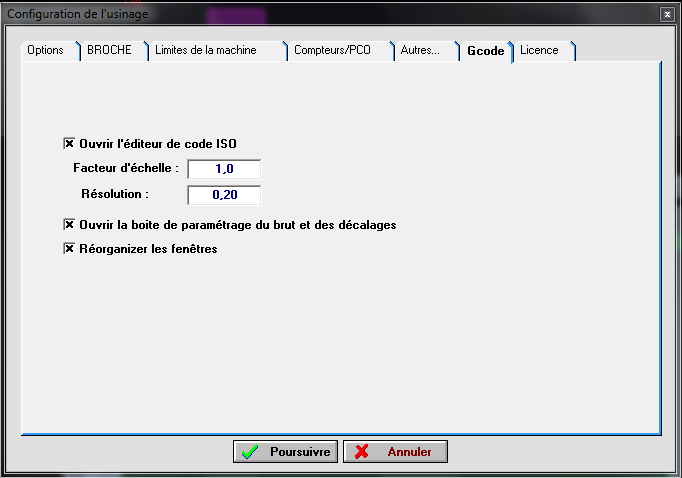

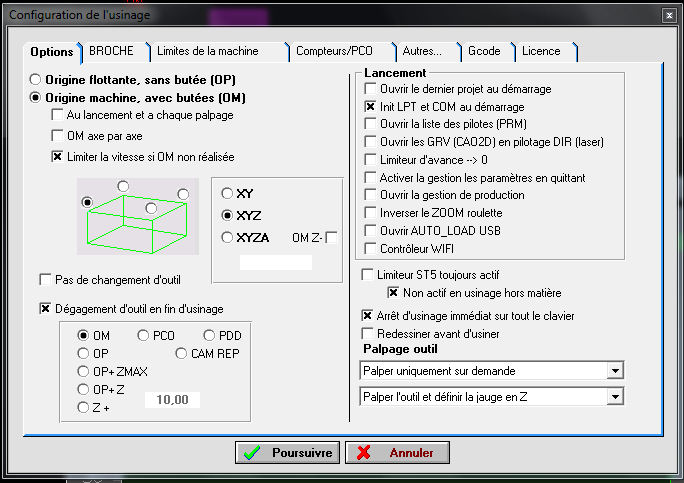

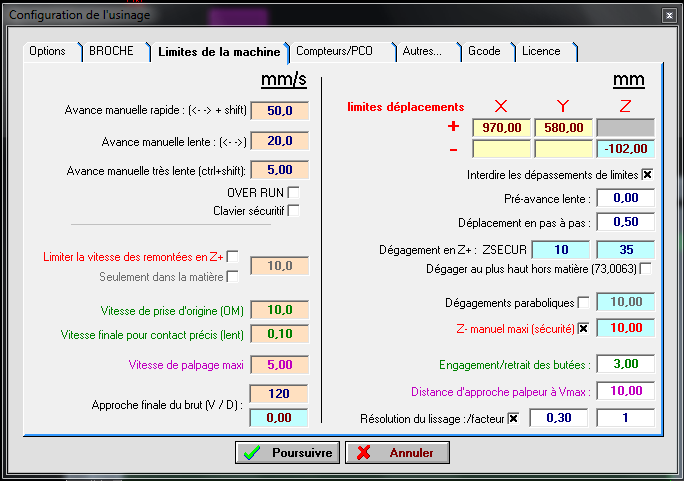

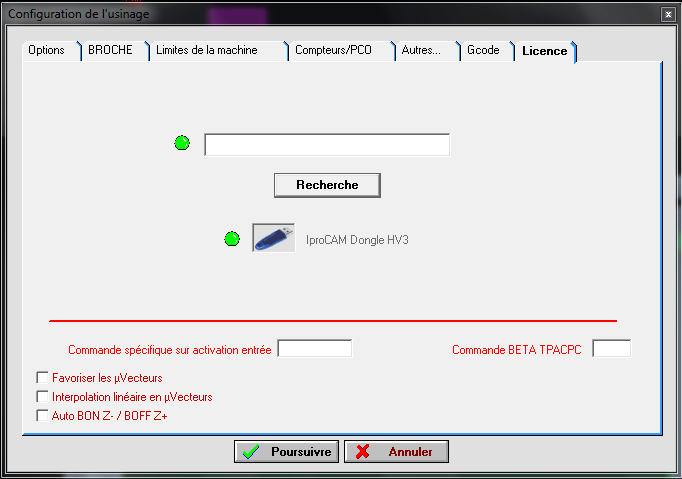

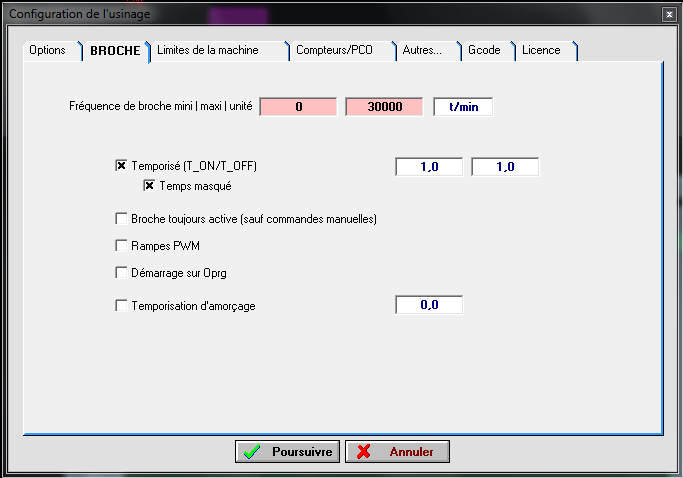

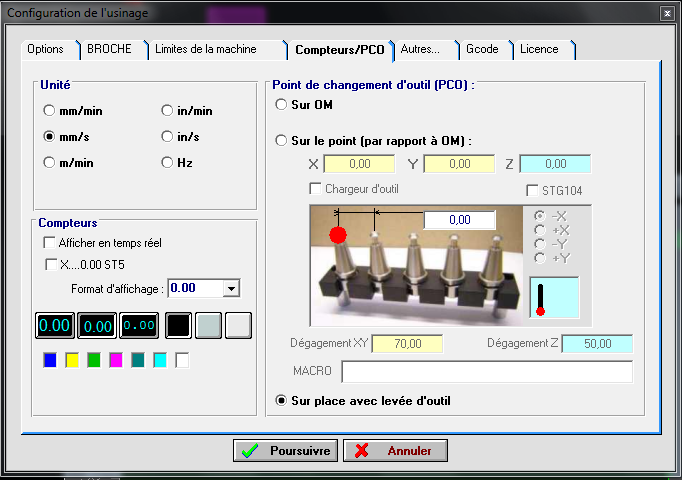

| Configuration de l'usinage FAO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

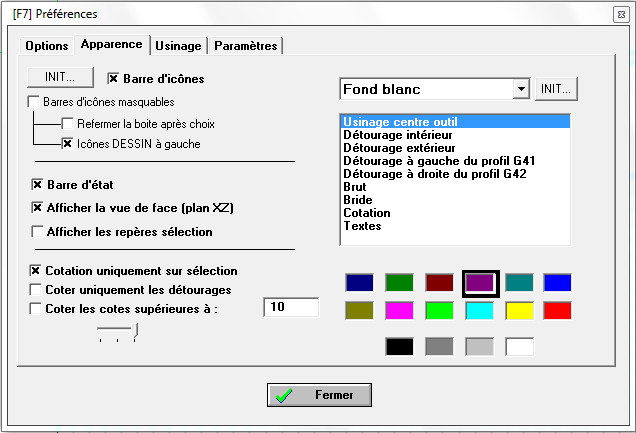

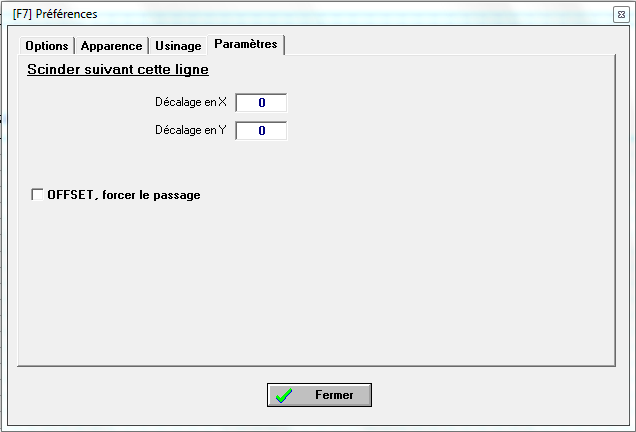

| Préférences CAO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Autocad vers CAO2D Ninos | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Exportation du fichier DXF sous AUTOCAD : • Un seul calque (utiliser uniquement le calque 0) • Eviter les superpositions d’objets (superposer de préférence sous CAO2D) • DECOMPOSER tous les objets (CAO2D ne reconnait pas les polylignes) • Enregistrer sous DXF Autocad 2000 Import et correction du fichier DXF dans CAO2D : A. Cas d’objets superposés (sinon passer directement à l’étape B) 1. Sélectionner les objets qui se superposent, clic droit / ECLATER 2. Sélectionner chaque objet ainsi éclaté de l’intérieur vers l’extérieur et répondre OUI 3. Cliquer sur (mise à jour) dans la liste des rangs B. Cas général 1. Sélectionner tous les objets, clic droit / ORDONNER 2. Modifier les points de départ des détourages (2 points de départ ou plus = objet non fermé) 3. Convertir si nécessaire les points de perçages 4. Définir les points d’attaches |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Paramétrer l'usinage sous CAO2D Ninos | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Définition du brut (dimensions et épaisseur) Ordonner les objets : 1. Tout placer en RANG 10 2. Ordonner les rangs par groupes d’objets 3. Paramétrer les macros Paramètres pour chaque objet ou groupe d'objets (rang) :
Sens de coupe selon matière : • Matériaux tendres Tout l'usinage en opposition • Matériaux durs Ebauche en avalant et Finition en opposition Vitesse de broche selon la matière et le diamètre de fraise
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
